Дорожные плиты

Виды и типы дорожных плит

При изготовлении дорожных плит железобетонные заводы руководствуются стандартами, такими как ГОСТ 21924.0-84, который регулирует создание различных типов изделий. Стандарт классифицирует плиты на категории в зависимости от их назначения.

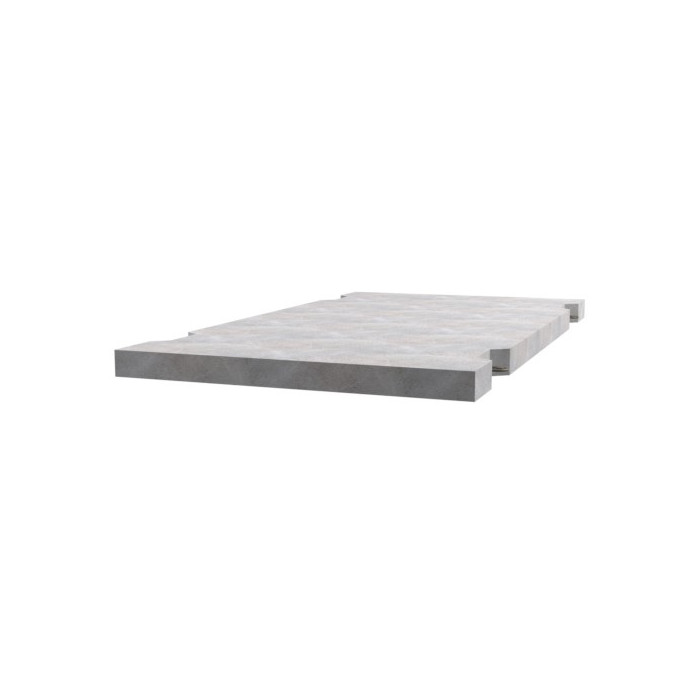

Два самых известных типа дорожных плит - это плиты для постоянного дорожного строительсва (Дорожные плиты 1П) и плиты для временного дорожного строительства (Дорожные плиты 2П). Выбирают чаще всего плиты стандартного размера 1П30.18.30 и 2П 30.18.30:

• длина 3000 мм;
• ширина 1750 мм;
• высота 170 мм

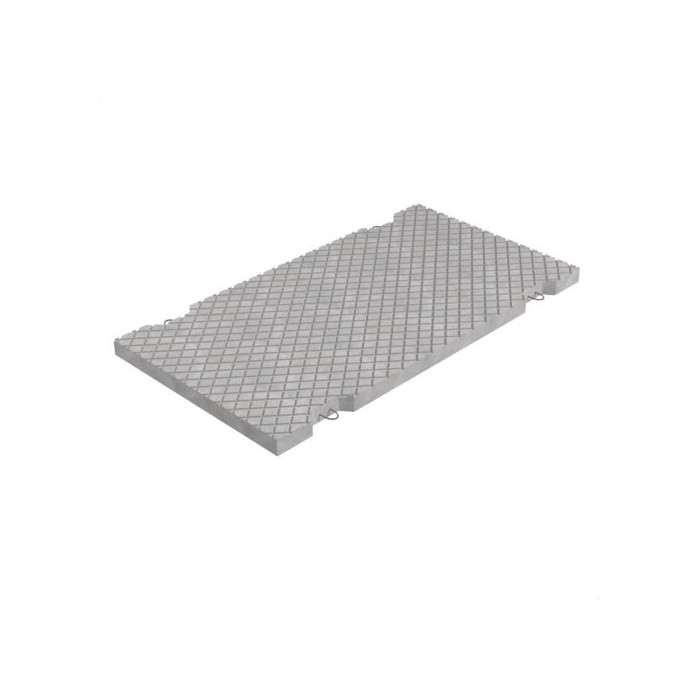

Также наиболее популярными и универсальными являются плиты дорожные плоские (ПДП). Они применяются как для строительства временных, так и постоянных дорог с нагрузкой до 6000 кг на одно колесо. ПДП отличаются хорошей морозостойкостью до -50°C и могут использоваться повторно после демонтажа. Нагрузочная способность плит ПДП варьируется от 10 до 30 тонн в зависимости от марки бетона.

Аэродромные плиты (ПАГ) являются самыми прочными и тяжелыми из всех видов дорожных плит. Они предназначены для использования на дорогах для тяжелого транспорта и взлетно-посадочных площадках. ПАГ могут иметь гладкое или рифленое покрытие и способны выдерживать высокую нагрузку до 75 тонн при температуре до -35°C. Производятся они из прочного бетона марки М350-400, а стандарт для таких плит установлен в ГОСТе 25912-2015.

Плиты дорожные различаются по размерам, которые варьируются от 1,8 до 13 м в длину и от 1,5 до 7 м в ширину. Нагрузочная способность каждой плиты зависит от её конструкции и может быть определена максимальным расчетным весом, который изделие может выдержать в течение всего срока эксплуатации без разрушения.

Характер поверхности дорожных плит также различен: они могут быть как гладкими, так и с определенной насечкой, которая повышает сцепление автомобиля с дорогой. Морозостойкость плит определяется модификацией и обозначает число циклов замерзания-размораживания без потери прочностных характеристик.

Выбор оптимального типа дорожной плиты зависит от её назначения и требований к дорожному покрытию, обеспечивая лучшее соотношение цены и функциональных возможностей.

Размер дорожных плит

Дорожные бетонные плиты представляют собой изделия, изготовленные из высококачественного бетона с плотностью 2200–2500 кг/м³ и классом морозоустойчивости F150, что обеспечивает их высокую устойчивость к механическим нагрузкам и экстремальным климатическим условиям. Одним из ключевых параметров дорожных плит является их способность выдерживать нагрузку от 10 до 30 тонн, что указывается в маркировке изделий. Рассмотрим детально их основные размеры и характеристики.

Длина дорожных плит: Типовые размеры плит по длине варьируются от 1750 мм до 6000 мм. Наиболее часто используемые размеры включают длину 1750 мм, 3000 мм и 6000 мм. Длина плит может быть увеличена в зависимости от требований конкретного проекта, что позволяет применять их для различных типов дорожных покрытий и строительных условий. Дорожные плиты с длиной 3000 мм и 6000 мм часто используются в крупных инфраструктурных проектах, где требуется высокая прочность и долговечность покрытия.

Ширина дорожных плит: Ширина дорожных плит также варьируется в широком диапазоне от 1500 мм до 3750 мм. Стандартные размеры по ширине включают 1500 мм, 1750 мм, 2000 мм, 2750 мм, 3000 мм, 3500 мм и 3750 мм. Для создания пешеходных дорожек и тротуаров применяются плиты меньшей ширины — от 500 мм до 800 мм. Это позволяет адаптировать дорожные плиты к различным проектам, обеспечивая удобство укладки и соответствие строительным нормам.

Толщина дорожных плит: Толщина дорожных плит варьируется в зависимости от их типа и назначения. Для армированных предварительно напряженных плит толщина составляет 140 мм. Эти плиты характеризуются длиной 6000 мм и различной шириной — 1750 мм, 1870 мм, 3000 мм, 3500 мм и 3750 мм. Для обычных армированных плит без напряжения толщина составляет 160 мм и 170 мм, с длиной 1750 мм, 3000 мм и 3500 мм и шириной 1500 мм, 1750 мм и 2750 мм. Толщина плит является критическим параметром, определяющим их способность выдерживать различные нагрузки и эксплуатационные условия.

Вес дорожных плит: Вес дорожных плит существенно зависит от их размеров и конструкции. Например, плиты типа ПАГ-14 весят 4200 кг, ПАГ-18 — 5200 кг, ПДН 6X2 — 4200 кг, а плиты типа 1П30.18.30 и 2П30.18.30 весят по 2200 кг. Масса плит требует использования специализированной техники для их транспортировки и укладки. Соответственно, вес плит является важным фактором при планировании строительных работ и выборе техники для монтажа.

Объем дорожных плит: Объем дорожных плит также варьируется в зависимости от их типа и размеров. Например, объем плиты ПД 30-15-16 составляет 0,72 м³, ПД 3-23-С — 0,97 м³, ПД 1-9.5-С — 0,46 м³, ПД 2-6 — 0,80 м³ и ПД 30-15-10 — 0,79 м³. Объем плит является важным параметром при расчете материалов для строительства, транспортировки и хранения.

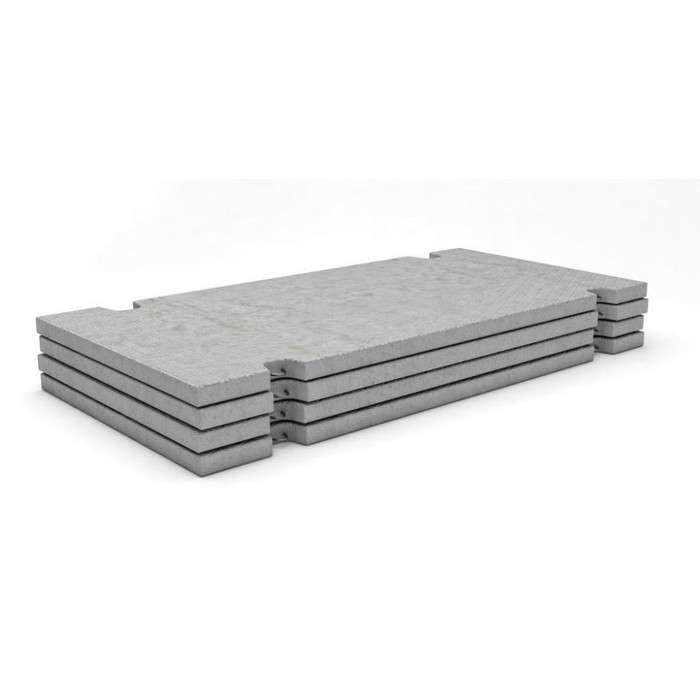

Хранение и транспортировка: Дорожные плиты необходимо хранить и транспортировать с соблюдением определенных условий. Плиты хранятся в штабелях высотой до 2 метров. Первая плита укладывается на прочную и ровную поверхность, остальные — друг на друга с использованием деревянных прокладок для предотвращения повреждений. Это обеспечивает безопасность и целостность плит во время хранения и транспортировки, а также облегчает их дальнейшее использование на строительной площадке.

Дорожные бетонные плиты являются неотъемлемой частью современных инфраструктурных проектов, обеспечивая надежность и долговечность дорожных покрытий. Их разнообразные размеры и технические характеристики позволяют адаптировать плиты к различным условиям эксплуатации, от крупных автомобильных дорог до пешеходных дорожек и тротуаров. При выборе дорожных плит важно учитывать все указанные параметры для обеспечения наилучших результатов в строительстве и эксплуатации дорог.

Плиты дорожные ГОСТ

Производство железобетонных плит (ЖБИ) регулируется ГОСТом 21924.0-84, который охватывает изготовление плит типов ПДП, ПДН, ПАГ, а также ПТ и ПБ. Эти плиты отличаются по прочностным характеристикам, месту монтажа и условиям эксплуатации. Среди наиболее востребованных моделей у заказчиков — 1П30-18.30, 2П30-18.30, ПДП 3х1.5 и ПР-3. ГОСТ 21924.0-84 устанавливает стандарты для плит, используемых для покрытий городских дорог.

Дополнительно существуют ГОСТы для плит с разными видами армирования. ГОСТ 21924.1-84 регулирует производство предварительно напряженных плит, которые обладают повышенной прочностью и применяются в местах с высокой нагрузкой. ГОСТ 21924.2-84 охватывает плиты с ненапрягаемой арматурой, используемые в менее нагруженных условиях.

Эти стандарты обеспечивают высокие эксплуатационные характеристики железобетонных плит, что делает их идеальным выбором для строительства и ремонта городских дорог, а также других объектов инфраструктуры.

Укладка дорожных плит

Для того чтобы дорожные плиты полностью реализовали свои преимущества, необходимо правильно подойти к их выбору и укладке. Начнем с выбора подходящих плит. Здесь важно учитывать предполагаемую нагрузку: это могут быть пешеходные зоны, дороги для легковых автомобилей, трассы для грузовиков или спецтехники. Также нужно определить необходимую ширину покрытия и ожидаемый срок эксплуатации. Составление детального проекта – первый и обязательный шаг.

Технология укладки дорожных плит предназначена для обеспечения долговечной и надежной эксплуатации покрытия. Важно строго соблюдать последовательность действий. Однако если речь идет о временной дороге, которую планируется демонтировать через некоторое время, некоторые этапы можно упростить или пропустить. Рассмотрим процесс укладки дорожных плит более подробно.

Проектирование и разметка

Составление проекта прокладки дороги включает в себя расчет нагрузок, выбор типа и размеров плит, а также определение сроков эксплуатации. Необходимо также провести разметку территории, обозначив главную ось будущей дороги, которая будет служить ориентиром для всех последующих работ. Этот этап критически важен для точности и качества укладки.

Подготовка основания

После завершения проектирования и разметки начинается подготовка местности. Этот процесс включает в себя снятие верхнего слоя грунта и создание траншеи необходимой глубины. Глубина траншеи определяется толщиной дорожных плит и слоя подушки. Участок должен быть выровнен и очищен от камней, корней и других препятствий, чтобы обеспечить ровное основание для укладки плит.

Создание подушки

Для укладки плит необходимо создать надежную основу – подушку из песка, щебня и геотекстиля. Сначала укладывается и утрамбовывается слой песка. Затем добавляется щебень, который обеспечивает дренаж и прочность основания. Геотекстиль используется для предотвращения смешивания слоев и увеличения устойчивости конструкции. Этот этап важен для равномерного распределения нагрузки и предотвращения проседания плит.

Монтаж плит

После подготовки подушки производится укладка дорожных плит. Плиты укладываются по направлению главной оси, начиная с одного края дороги. Тяжелые плиты требуют использования специализированной техники, такой как краны или экскаваторы. Важно следить за точностью укладки, чтобы избежать зазоров и неровностей. Плиты должны плотно прилегать друг к другу, создавая ровное и прочное покрытие.

Заделка швов

Заключительным этапом является заделка швов между плитами. Для этого используются специальные материалы, которые предотвращают проникновение влаги и пыли в стыки, что способствует продлению срока службы покрытия. Заделка швов обеспечивает целостность и устойчивость дорожного полотна, предотвращая появление трещин и деформаций.

Каждый этап укладки дорожных плит требует внимательности и точности. Следуя этим рекомендациям, можно создать надежное и долговечное дорожное покрытие. Если проект предусматривает временную дорогу, некоторые этапы можно упростить, однако основные принципы укладки должны быть соблюдены. При отсутствии опыта в подобных работах рекомендуется воспользоваться услугами профессионалов, что гарантирует качество и соблюдение сроков. Контроль за каждым этапом работ поможет быть уверенным в правильности процесса и долговечности новой дороги.
